Cablage électrique chambres mezannine

(1) et (2) : va et vient avec lumière 1

(3) : 4 interrupteurs

- Lumière 1
- Lumière 2
- Lumière 3 et 4
- Volet roulant


Nombre de sorties indépendantes pour les lumières : 3

Cablage électrique cuisine et entrée

(1) : 4 interrupteurs

- Tout éteindre ( mode départ )
- Lumière 10
- Lumière 8
- Lumière 11

(2) : 2 interrupteurs

- Lumière 9
- Volet roulant

Nombre de sorties indépendantes pour les lumières : 4

Cablage électrique du salon et séjour

(1) : 4 interrupteurs

- Tout éteindre sur la partie jour ( salon + cuisine )
- Lumière 1 du dégagement ( coté bureau )
- Lumière 1 Mezannine
- Volet roulant

(2) : 3 interrupteurs

- Lumière 4 et 5
- Lumière 6 et 7
- Tout éteindre cuisine

Nombre de sorties indépendantes pour les lumières : 4

Cablage électrique du bureau et dégagement

(1) et (2) : va et vient pour le luminaire 1.

(3) : 2 interrupteurs :

- Lumière 2
- Lumière 3


Nombre de sorties indépendantes pour les lumières : 3

Cablage électrique de la salle de bain, dressing et WC

Puisque un plan vaut mieux qu'un long discours, le voiçi :



(1) : 2 interrupteurs :

- Lumière du lavabo
- Volet roulant

(2) : 2 interrupteurs :

- Lumière baignoire et douche
- Lumières du dressing.

Inter (3) : 2 interrupteurs :

- Lumière baignoire et douche
- Volet roulant

Nombre de sorties indépendantes pour les lumières : 4

L'éclairage

Principe général de l'éclairage avec EIB/KNX :

Si vous avez déjà quelques connaissances en domotique, vous devez savoir qu'il y a deux sortes de participant sur le bus EIB/KNX, les actionneurs et les capteurs.

Les capteurs envoient les ordres aux actionneurs qui exécutent ces ordres.
Les capteurs sont en général des interrupteurs, des boutons poussoirs, des détecteurs de mouvements, des cellules, des thermostats, des claviers, etc
Tandis que les actionneurs peuvent etre des luminaires ( ampoules, spot, leds, ... ), des volets roulants, des variateurs, des relais, etc

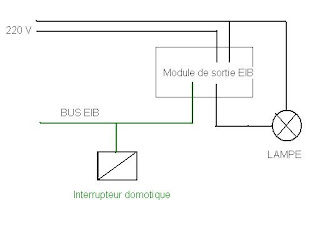

Pour comprendre le principe de fonctionnement, on va s'interesser au cas simple de l'interrupteur et du luminaire que l'on veut associer, en voiçi le schéma de cablage :

En quelques mots, quand on actionne l'interrupteur EIB, l'ordre sera transmis à la lampe par l'intermédiaire du module de sortie qui sera capable d'interpréter la commande de l'interrupteur ( allumer ou éteindre la lampe ).
Si tous les modules de sortie sont regroupés dans une même armoire de cablage, il sera ensuite trés facile de modifier une installation, par exemple, ajouter une lampe à la commande d'un interrupteur ou inverser deux lampes.
Une trés grande souplesse d'emploi qu'il est impossible de retrouver dans une installation électrique classique ( sans l'utilisation de la domotique ).

A la lecture de cette note, vous vous demandez peut etre quel est l'intérêt de mettre des interrupteurs EIB à la place des interrupteurs électriques classiques. Et bien cela est avantageux pour plusieurs raisons, tout d'abords on limite le passage du 220 Volts dans son appartement ou sa maison et puis on apporte surtout une plus grande souplesse dans l'utilisation de l'énergie. Pour faire des économies d'une part car l'on maitrise mieux la gestion de l'éclairage et pour un meilleur confort d'autre part.
Ceci n'est pas négligeable, l'on peut trés bien imaginer en entrant dans sa chambre, d'allumer la lumière de cette chambre, d'éteindre la lumière du couloir d'ou l'on vient et de fermer les volets roulants si ceux ci sont encore ouvert et tout cela en appuyant une seule fois sur l'interrupteur de la chambre.
D'une simple pression sur un interrupteur de sa chambre ou en entrant dans la salle de bain, d'augmenter le chauffage de la salle de bain, d'allumer la radio ou pourquoi pas de mettre en route la cafetière de la cuisine le matin... Enfin bref, les possibilités sont multiples et apportent un meilleur confort d'utilisation.
Tout ceci est entièrement paramétrable et reconfigurable à volonté, en ayant bien sur, le materiel nécessaire pour programmer les éléments domotique.
Si le sujet vous interesse, allez voir le lien suivant : http://www.domogest.fr/eib.htm

Plan de l'appartement

Voiçi le plan du rez de chaussée permettant d'avoir une vue d'ensemble :
Sur la moitié gauche, j'ai fait une mezannine :

Toute la partie cablage est intégré dans la dalle en béton, que ce soit le cablage électrique, le cablage réseau, le cablage domotique et VDI.
En ce qui concerne la mezannine, je passe les cables derrière le doublage en placo.

Pour chaque pièce, je suis partie du principe de tirer un cable électrique pour les prises électriques, un cable électrique pour chaque lumière que je veux piloter indépendament des autres, un cable domotique et deux cables réseaux.

Petite présentation

Bonjour,

Après avoir fait le constat du peu d'information sur la domotique, j'ai décidé de créer ce blog pour décrire et partager les travaux que je suis en train de réaliser pour construire mon appartement.
Sauf que ce blog sera exclusivement consacré à la domotique, je n'ai pas l'intention de montrer les travaux de construction de l'appart car il y a déjà beaucoup de blogs qui sont consacrés à cela.
Je tiens à faire partager mon experience à venir sur la domotique en utilisant la technologie EIB/KNX.
J'espère aussi avoir l'avis de personne qui sont interessé par la domotique et pourquoi pas, profiter de leur propre experience.
Je ne suis pas un spécialiste de la domotique, alors si vous avez des conseils, des remarques ou des suggestions, n'hésitez pas à m'en faire part.

Le premier choix qui a du être fait est celui de la technologie à employer, n'étant pas fana des solutions propriétaires que peuvent offrir certains fabricants, j'ai cherché des solutions normalisées.
J'ai commencé par lire le livre 'La maison communicante' de François-Xavier JEULAND afin d'approfondir mes connaissances en domotique et choisir la technologie à utiliser.
Avec aussi pas mal de recherches sur le net, j'ai vu qu'il y avait deux technologies qui émergeait, le X10 et EIB/KNX.

Le X10 est une solution à courant porteur, c'est à dire que l'information transmise par les éléments domotique sont véhiculés dans les cables électriques, cela est bien pratique quand le cablage électrique a déjà était réalisé, cela évite de tout recabler.

EIB/KNX utilise par contre un bus qui va véhiculer l'information transmise par les éléments domotiques, c'est un cable qui relie tous les éléments domotique entre eux. Il est devenu un standart européeen et beaucoup de constructeurs ont des produits EIB/KNX dans leur catalogue.

Pour une bonne introduction au bus EIB/KNX, consulter ceci : http://stielec.ac-aix-marseille.fr/cours/abati/eib/eib.htm

Si vous avez besoin d'une assez bonne introduction à la domotique, je vous conseille de lire ceci : http://www.supinfo.../domotique_futur_proche
http://www.eib-domotique.com/EIB-01.html

Du fait que je pars d'un local vide, entièrement à construire ( sans eau, ni électricité ), mon choix s'est porté sur ce bus EIB.
